Технологии работ

Нанесение грунтовки

• Не позднее чем через 6 часов после очистки основания нанести грунт Jotamastic 80 в 1 слой общей толщиной 150 мкм.

• Если на поверхности имеются мелкие дефекты: раковины, каверны, поверхностные трещины, неровности, их необходимо загрунтовать вручную кистью 1-м слоем Jotamastic 80 толщиной 100-150 мкм, а через 12 часов (при +20⁰С) зашпатлевать с помощью шпатлевки, приготовленной из эпоксидного грунта Jotamastic 80 или эпоксидного грунта "Укреплен-111", и наполнителя- сухой кварцевой пудры или сухого кварцевого песка фракции 0,1-0,3 мм, взятых в пропорции 1:1-1:4.

• Консистенцию шпатлевочной массы регулировать постепенным введением наполнителя.

• После смешения шпатлевочный состав должен представлять собой пластичную пластилиноподобную массу, наносимую шпателем, не стекающую с вертикальных поверхностей. Допускается в качестве шпатлевочного состава использовать шпатлевку ЭП-0010.

• Сушка после шпатлевания не менее 120 часов.

Нанесение эластичного полиуретанового антикоррозионного покрытия "Уреплен- Металл ЗАщита"

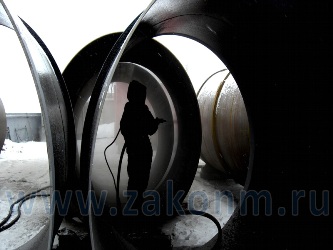

• Наносится любым лакокрасочным способом (валик, кисть или безвоздушное распыление) в 8-10 слоев до достижения общей толщины финишного слоя не менее 1,5 мм , толщина каждого слоя 160-200 мкм. цель- создание прочного бесшовного непроницаемого, химически стойкого покрытия. надолго защищающего металл от коррозии.

• Расход "Уреплен- Металл ЗАщита" составляет 1,8 л/м²- на 1,5 мм толщины покрытия при нанесении 8-10-ти слоев, каждый последующий слой наносить после высыхания предыдущего "на отлип" через 3-5 часов, но не позднее чем через 24 часа при +20⁰С и относительной влажности около 65%.

• Для сокращения времени межслойной сушки (до 2 часов) необходимо использовать специальный ускоритель полимеризации, но требуется помнить. что при этом пропорционально сокращается время жизнеспособности состава.

• Для качественного нанесения покрытия, исключения пропусков, необходимо введение в слои состава "Уреплен- Металл ЗАщита" различных цветных пигментов или колерных паст с целью получения слоев контрастных цветов.

• Для упрочнения покрытия может применяться сухой кварцевый песок фракции 0,1-0,3 мм 9для армирования 0,3 кг/м² в каждый слой), для увеличения химстойкости покрытия в качестве наполнителя так же может использоваться графит в виде сухого коллоидно-графитного препарата марки С-1, С-2, в количестве до 5% от массы состава "Уреплен- Металл ЗАщита" (в стандартном случае используется углерод технический).


Порт Ванино	ТЭЦ Парнас	Котельная
Аккумуляторный бак	Синарский трубный завод	ТЭЦ 12
Баксанская ГЭС	Горно-обрабатывающий завод	Горводоканал Санкт-Петербург
